医療機器・インプラント材料評価
髄内釘の力学的安全性評価
髄内釘の部品およびそれらを組み立てた状態での力学的安全性を評価いたします。
評価試験の概要
体内固定用髄内釘に用いられる部品及びそれらを組み立てた状態での機械的特性を、関連規格に準拠して評価いたします。
【評価試験概要】
| 試験体 | ネイル | スクリュ | ネイルとスクリュを組み立てた状態 |
|---|---|---|---|
| 試験規格 | JIS T 0312 「金属製骨接合用品の曲げ試験方法」 ASTM F1264 「髄内固定器具の標準仕様と試験方法」 |
JIS T 0313 「金属製骨接合用品の圧縮曲げ試験方法」 | |
| 試験方法 | 4点曲げ試験（静的・疲労）静的ねじり試験 | 4点曲げ試験（静的・疲労） | 圧縮曲げ試験（静的・疲労） |
| 試験速度 | 曲げ、ASTM ：≦1 mm/s 曲げ、JIS ：10 mm/min ねじり：5 rpm |
曲げ、ASTM ：≦1 mm/s 曲げ、JIS ：10 mm/min |
曲げ、JIS ：10 mm/min |
| 試験環境 | 大気中（温度：23±2 ℃、湿度：50±5 RH%） | ||
| 疲労試験 試験周波数 |
ASTM ：≦5 Hz JIS ：1 ～ 3 Hz |
||
| 疲労試験 最大繰り返し数 |
100万回 | ||
| 評価項目 | 0.2% オフセット荷重、最大荷重、曲げ剛性、ねじり剛性、耐久限（疲労限） | ||
| 関連規格 | ASTM F384 「金属製骨折固定器具の標準仕様と試験方法」 | ||
試験方法
-

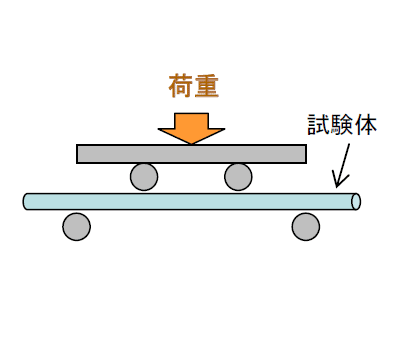

（1）4点曲げ試験
-

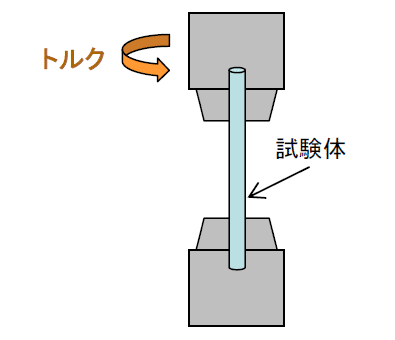

（2）静的ねじり試験
-

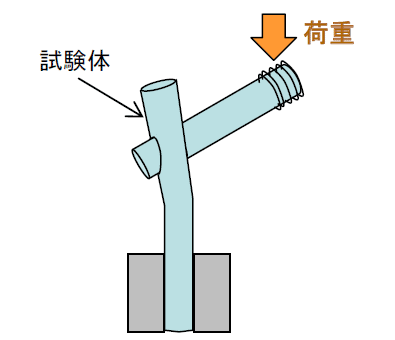

（3）圧縮曲げ試験
英語などの多国語の試験報告書もおまかせください
ASTM、ISO規格などの試験報告書は、日本語以外に英語でもお出しできます
また、他の言語に翻訳することもできますので、お問い合せ・ご依頼時に必要な言語をお知らせください。
作業の流れ
