大型構造物・部材の各種載荷試験

現代社会を支えるインフラストラクチャー(土木建築構造物)やプラント構造物の静的・動的強度や対疲労性、耐風性、耐久性、耐震性等を評価し、お客様にご満足のいただけるソリューションを提供します。

構造1 構造2

大型構造物・部材の試験

様々な試験機や装置を用いた構造試験はもとより模型試験や屋外現場実験の経験も豊富です。部材レベルから実物規模まで、静的・動的試験、疲労試験およびFEM解析等により、構造物の性能評価を行います。実験計画の立案、供試体の製作から数値解析との対比・評価までソリューションを提供します。

試験一覧

構造部材引張試験

10MN 大型構造物試験機

JIS等で定められた材料試験に加え、各種大型構造部材の引張試験が可能です。

長尺の部材や大きな引張力が必要な部材にも対応いたします。

構造部材引張試験に使用する試験装置

主な試験装置 性能・仕様 所在地
10MN 大型構造物試験機 圧縮 10MN、引張 10MN、25MNmの曲げ載荷可能 千葉地区
2MN 材料試験機 最大荷重 2MN 千葉地区
2MN 材料試験機(長尺) 最大荷重 2MN、最大チャック間隔 3000mm 千葉地区
500kN 材料試験機 最大荷重 500kN 千葉地区
1MN 材料試験機 最大荷重 1MN 川崎地区

構造部材引張試験の事例

構造部材圧縮試験(極大荷重含)

2MN材料試験機


自動車ルーフ、耐震ブレース、コンクリート部材、CFRP部材などのほか極大荷重を必要とする免震装置などの圧縮試験を実施しております。

構造部材圧縮試験に使用する試験装置

主な試験装置 性能・仕様 所在地
10MN 大型構造物試験機 圧縮 10MN、引張 10MN、25MNmの曲げ載荷可能 千葉地区
2MN 材料試験機 最大荷重 2MN 千葉地区
2MN 材料試験機(長尺) 最大荷重 2MN、最大チャック間隔 3000mm 千葉地区
500kN 材料試験機 最大荷重 500kN 千葉地区
3MN 構造物試験機 圧縮 3MN、引張 2MN、5MNmの曲げ載荷可能 川崎地区

構造部材圧縮試験(極大荷重含)の事例

構造部材曲げ試験

汎用構造物試験機

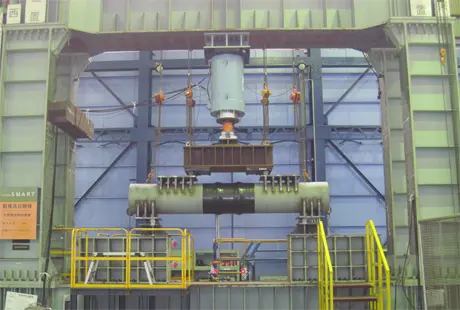

橋梁の桁、床版、配管、バルブ、鋼管杭、コンクリート杭ほか材質に関わらず多種多様な構造部材の曲げ試験を実施しております。

構造部材曲げ試験に使用する試験装置

主な試験装置 性能・仕様 所在地
10MN 大型構造物試験機 圧縮 10MN、引張 10MN、25MNmの曲げ載荷可能 千葉地区
3MN 構造物試験機 圧縮 3MN、引張 2MN、5MNmの曲げ載荷可能 川崎地区
RCテストベッド+フレーム+
油圧ジャッキ・アクチュエータ
テストベッド上で最大3MN程度のジャッキを用いた曲げ試験が可能 千葉地区
川崎地区

構造部材曲げ試験の事例

構造部材ねじり試験

ねじり耐力確認試験


鋼管杭機械式継手などに回転トルクを与えねじれに対する性能確認が可能です。

構造部材ねじり試験に使用する試験装置

主な試験装置 性能・仕様 所在地
RCテストベッド+フレーム+油圧ジャッキ・アクチュエータ 必要トルクに合わせた仕様 川崎地区
千葉地区

構造部材ねじり試験の事例

構造部材疲労試験

高速疲労試験機


大型の各種疲労試験機により、部品レベルから実物大規模まで構造物や機械部品などの疲労強度性能評価を行います。

詳しくはこちらから

構造部材疲労試験に使用する試験装置

主な試験装置 性能・仕様 所在地
750kN 高速疲労試験機 動的 ±750kN、最大速度 180cm/s 千葉地区
1MN 動的アクチュエータ 動的 ±1.0MN 千葉地区
500kN 動的アクチュエータ 動的 ±500kN、最大速度 6.4cm/s 千葉地区
100kN 動的アクチュエータ 動的 ±100kN 川崎地区

構造部材疲労試験の事例

鉛直載荷試験

フレーム耐力確認試験


最大10MNまでの鉛直載荷試験が可能です。押し引きの交番載荷試験にも対応できます。

鉛直載荷試験に使用する試験装置

主な試験装置 性能・仕様 所在地
10MN 大型構造物試験機 圧縮 10MN、引張 10MN、25MNmの曲げ載荷可能 千葉地区
RCテストベッド+フレーム+
油圧ジャッキ・アクチュエータ
テストベッド上で圧縮、引張荷重に応じたジャッキ・アクチュエータを用いる 千葉地区
川崎地区
3MN 構造物試験機 圧縮 3MN、引張 2MN、5MNmの曲げ載荷可能 川崎地区

鉛直載荷試験の事例

水平載荷試験

水平載荷試験


反力壁・フレームを用いテストベッド上で各種水平載荷試験を実施しております。

水平載荷試験に使用する試験装置

主な試験装置 性能・仕様 所在地
RCテストベッド+反力壁+フレーム+油圧ジャッキ・アクチュエータ 水平力に応じた仕様 川崎地区
千葉地区

水平載荷試験の事例

多軸同時載荷試験

多軸載荷実験


当社のオーダーメイドでお客様のご要望に応じた試験装置を設計・組立て致します。

鉛直方向、水平方向の同時載荷はもとより、3方向(3軸)同時載荷も実現致します。

多軸同時載荷試験に使用する試験装置

主な試験装置 性能・仕様 所在地
汎用構造物試験機 2軸載荷フレーム、スペース 5m×7m 川崎地区
RCテストベッド+反力壁+フレーム+
油圧ジャッキ・アクチュエータ
各軸の必要荷重に合わせた加力装置 川崎地区
千葉地区

多軸同時載荷試験の事例

高速載荷試験

高速サーボ試験機


大規模地震時の各種構造部材の挙動が確認できます。最速150cm/secの載荷が可能であり、想定した地震波に応じた載荷が実現できます。

高速載荷試験に使用する試験装置

主な試験装置 性能・仕様 所在地
1.5MN 高速サーボ試験機 動的 ±1.5MN、最大速度 60cm/s、 最大振幅 ±300mm 川崎地区
500kN 高速サーボ試験機 動的 ±500kN、最大速度 150cm/s、 最大振幅 ±300mm 川崎地区

高速載荷試験の事例

衝撃試験(落重試験・振り子)

落錘衝撃試験機


安全・安心のための耐衝撃性の確認を落重試験や振り子試験により行います。

落重試験は比較的小型のものから大型のものまで実施致します。

衝撃試験(落重試験・振り子)に使用する試験装置

主な試験装置 性能・仕様 所在地
落錘衝撃試験機 最大落下高さ 8m、最大落錘質量 100kg 川崎地区

衝撃試験(落重試験・振り子)の事例

耐風圧、風洞試験

風洞試験


近年の異常気象を想定した耐風圧試験、風洞試験を実施致します。

耐風圧、風洞試験に使用する試験装置

主な試験装置 性能・仕様 所在地
動風圧試験機 試験体最大寸法 2.5×4m、最大静圧 9.8kPa 千葉地区
構造物用風洞 測定胴長さ 15m、断面 2m×3m、最大風速 50m/s 川崎地区

耐風圧、風洞試験の事例

加熱載荷試験

載荷加熱試験炉


ビル火災や高速道路上火災などを想定した過熱状態における載荷試験が可能です。

加熱載荷試験に使用する試験装置

主な試験装置 性能・仕様 所在地
載荷加熱試験炉 炉内寸法 1.5m×1.5m×1.8m、載荷 3MN 千葉地区

加熱載荷試験の事例

オンサイト載荷試験・計測

石油タンク

石油タンク基礎の沈下量測定や現地での衝撃試験などオンサイトの実験・計測にも対応致します。

オンサイト載荷試験・計測の事例

立会い試験について

大型構造物・部材の各種載荷試験は、お客様のお立会いのもとでの試験もお引き受けいたします。お気軽にお申し付けください。

試験場へのアクセス

  • 千葉地区 (千葉市稲毛区長沼町) 地図
  • 川崎地区 (川崎市川崎区南渡田町) 地図

大型構造物・部材の各種載荷試験の技術を生かした当社のソリューションサービス
