皮膚(肌)状態の観察および解析

特殊な光学系を利用することにより、非接触で皮膚の状態を深さ方向に観察、解析できます。

皮膚(肌)解析装置の概要

目視では観察できない皮膚(肌)状態を特殊な光学系により観察および解析することができます。 単なる表面情報の観察に留まらず、血流(血行)、保湿性、またはキメなど、お肌の状態解析を皮膚の深さ方向に画像化できる画期的な装置で、外表に顕れていない肌情報を得ることができます。 また、それらの分布を観察することにより、化粧品や美容製品の開発をお手伝いいたします。

肌解析装置の外観
肌解析装置の外観
ソフトウェアのメインフォーム
ソフトウェアのメインフォーム

皮膚(肌)解析装置の特長

  • 見えない皮下の情報を得ることができます。
    ※ お肌、血流(血行)、保湿性、キメ 等の状態解析
  • 皮下情報を深さ方向に画像化できます。
  • コンパクト設計で操作も簡単です。
  • 短時間でスキャンが完了します。(1スキャン約20秒)
  • 可視長光から近赤外線までの光を用いた非接触式測定のため被験者も安心です。

皮膚(肌)解析装置の原理

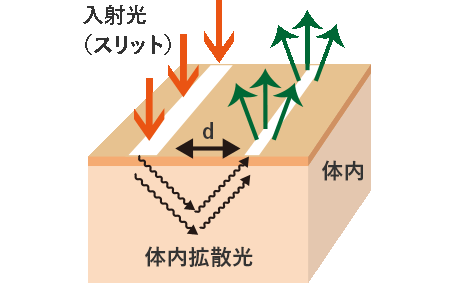

人体に対して比較的透過性が高い可視長波長から近赤外線を利用しています。 皮膚表面に近赤外スリット光を照射し、その近辺をエリアカメラで撮影する時、スリット光から離れるに従い、より深い情報を含んだ光(体内を浸透して再度表面から漏れ出る光)を検出することができます。

スリット光からの距離を変化させれば深さ情報の変化を観察可能スリット光照射による肌観察の概念図

皮膚(肌)解析装置の主な仕様

視野範囲 (X)200×(Y)200mm程度
スキャン時間 約20秒/1スキャン
消費電力 約100W (本体約70W、ノートPC約30W)
電源 AC100V
本体重量 約2.8kg
最大外形寸法 (W)180mm×(D)160mm×(H)140mm
※ 測定波長は選択、設定可能

測定例

スリット光をスキャンしながら画像取得

観察対象(例えば、ヘモグロビンであれば近赤外線)が吸収する波長のスリット光を皮膚に照射し、スキャンして測定。
(測定時間はわずか20秒!)スリット光をスキャンしながら画像取得

簡便な測定方法

装置前に腕を置くだけで、腕の肌特性が測定できます。顔などあらゆる部位の肌を簡便に観察可能!簡便な測定方法

観察例(肌特性の観察)

観察例 (肌特性の観察)
グラフ
