マイクロねじり試験機によるねじりトルクの計測

種々の形状の試験体を保持し、微小トルクが精度良く計測できます。
ASTM F543、JIS T 0311に準拠した医療用金属製骨スクリューのねじりトルク評価ができます。

試験機の概要

動画配信中!

ねじりトルクの計測 ねじりトルクの計測 ※音声はミュート設定になっております。

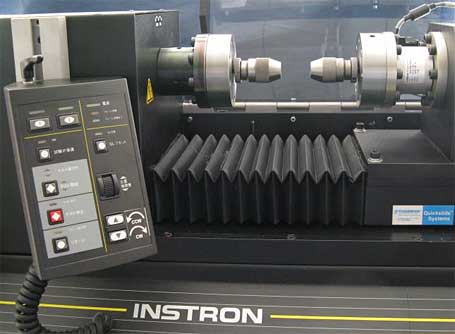

Instron社製  Micro Torsion Series 55MT2
Instron社製  Micro Torsion Series 55MT2
トルク計容量 220N-m or 22N-m
試験体最大長さ 419mm
試験体最大径 127mm
最大回転速度 60rpm
最大回転数 時計回り or 反時計回り36,000回転
回転角分解能 0.0028°

試験体保持および出力結果の例

ボルトの破壊トルク試験

レンチによるボルトの破壊トルクの測定例
レンチによるボルトの破壊トルクの測定例
ボルトの破壊トルク試験の一例
ボルトの破壊トルク試験の一例

嵌合シャフトの破壊トルク試験

嵌合シャフトのねじり破壊トルクの測定例
嵌合シャフトのねじり破壊トルクの測定例
嵌合シャフトの破壊トルク試験の一例
嵌合シャフトの破壊トルク試験の一例

ワイヤーロープの撚り戻しトルクの測定

平板用チャック

軸力負荷治具

英語などの多国語の試験報告書もおまかせください

ASTM、ISO規格などの試験報告書は、日本語以外に英語でもお出しできます。

また、他の言語に翻訳することもできますので、お問い合せ・ご依頼時に必要な言語をお知らせください。
