モータの磁気特性評価

モータの磁気特性評価事例

• 大型モータコアの磁気測定
• 局所磁気特性可視化装置
• モデルモータのモータ特性

大型モータコアの磁気測定

大型モータコアの磁気測定の特徴

実形状における大型モータコア（～φ300mm）の磁気測定は通常のリングコアに比べて巻線方法や測定が困難でした。

当社では様々な磁気測定技術を応用し、高出力の直流・交流磁化特性試験装置によって高周波域までの大型モータコアの磁気測定を可能にしました。車載用や発電機用など、大型モータコアの開発や品質不良サンプルの磁気測定比較のために実形状における大型モータコアの磁気特性を提供いたします。

評価内容及び測定事例

• 装置概要

  装置	直流・交流磁化特性試験装置
  対象	大型モータコア、実形状モータコア
  項目	鉄損、B-H曲線、透磁率、ヒステリシス損、

•

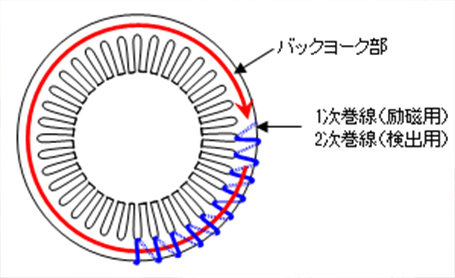

• 巻線方法

  モータコアのバックヨーク部分に、励磁用1次コイルおよび検出用2次コイルを巻線します。

•

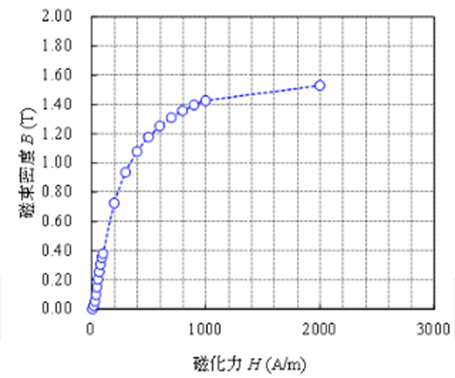

• B-H曲線

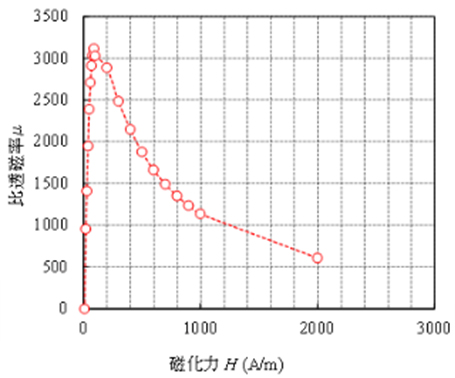

• 透磁率曲線



モータコア状態では打ち抜き、積層、固定など加工によって材料磁気特性であるB-H曲線や透磁率は変化しています。コア状態で磁気特性を測定・比較することにより、さらなる高効率化に向けたモータ開発・生産に役立てます。

局所磁気特性可視化装置

局所磁気特性可視化装置では、電磁鋼板の磁束密度を測定するB探針（X, Y探針間3.5mm）および磁界強度を測定するダブルHコイル（2mm角）を採用した局所磁気センサを搭載しています。

局所磁気センサはCCDカメラとロボットにより精密に位置制御ができ、これまで困難だったモータコアのティース部、かしめ周辺部やトランスコアの接合周辺部など鋼板微小領域での磁気測定が可能です。また簡易的な測定メッシュから数値解析ソフトを用いた実形状測定メッシュも利用できることから製品モータなど狭くて複雑な形状でも磁気測定が可能です。

測定装置の概要

測定事例：モータティース部の局所磁気測定
